1、機床的主要用途和基本組成
1.1 主要用途

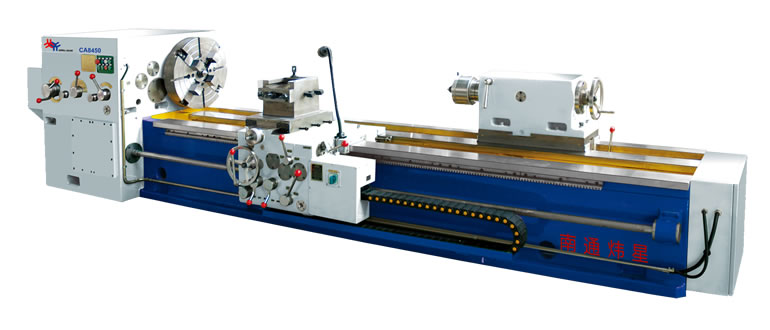

機床為軋輥專用機床,主要為鋼廠加工輥身孔型之用,采用成形刀具,對各種軋輥進行孔型的粗車、半精車、切斷等加工和孔型的修理。亦可對軋輥的外圓柱表面進行粗加工以及一些其它軸類零件的加工。
本機床由床身、床頭箱、尾座、刀架、中心架等部件組成,床頭箱和尾座分別安裝在床身的左、右端,尾座可沿床身導軌運動或者固定,用以滿足不同長度的工件需要。
主傳動由一交流異步電動機驅動,經過機械變速使主軸獲得到12級轉速,進給系統由由主軸通過光杠經過機械變速使刀架縱、橫向各獲得到12級進給量。
1.2 機床的基本組成:
本機床由床身、床頭箱、尾座、溜板箱、刀架、進給箱、中心架等主要部件組成,機床主傳動由交流電機驅動,通過機械12級變速可使主軸獲得2~90r/min的轉速。
2、機床的主要規格參數
2.1 最大工件直徑………………………………………… 500mm
2.2 最小加工直徑………………………………………… 100mm
2.3 中心高………………………………………………… 300mm
2.4 最大工件長度…………………………………………2500mm
2.5 最大工件重量……………………………………………3.5t
2.6 主電動機功率……………………………………………15KW
2.7 機床輪廓尺寸(長×寬×高)………… 5155×1368×140mm
2.8 機床重量(不包括電氣)…………………………………7.5t
