機床用途

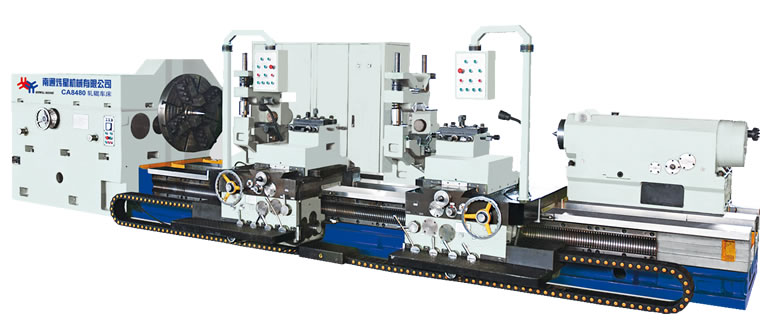

該系列機床為軋輥專用機床,專為鋼廠加工輥身、孔型之用,采用成型刀具,對各種軋輥進行孔型的加工和修理,亦可對軋輥的外圓柱表面進行粗加式,以及一些其他軸類零件的加工。
項目
|
單位
|
CA8450
|
CA8463
|
CA8480
|
|||
加工工件直徑范圍
|
mm
|
500
|
300-630
|
360-800
|
|||
最大工作長度
|
mm
|
2500
|
3500
|
4000
|
|||
中心高
|
mm
|
300
|
380
|
550
|
|||
最大工作重量
|
kg
|
3.5
|
6.5
|
14
|
|||
單刀架最大工切削力
|
KN
|
32
|
50
|
70
|
|||
花盤最大扭矩
|
KN/m
|
8
|
22
|
55
|
|||
主軸轉速級數及范圍
|
r/min
|
12
|
2-90
|
16
|
1-75
|
16
|
1-31.5
|
刀架進給量級數及范圍
|
mm/min
|
12
|
縱向:0.18-8
橫向:0.045-2
|
無級
|
12
|
縱向:0.4-18
橫向:0.2-9
|
|
尾座套筒行程
|
mm
|
200
|
200
|
300
|
|||
中心架夾持直徑范圍
|
mm
|
162-250
|
200-300
|
300-400
|
|||
主電機功率
|
KW
|
15
|
22
|
37
|
|||
機床外形尺寸
|
mm
|
5155*1368*1400
|
7042*1571*1520
|
9240*2280*1800
|
|||
機床重量
|
kg
|
7500
|
14000
|
28000
|
