一、機床的主要用途

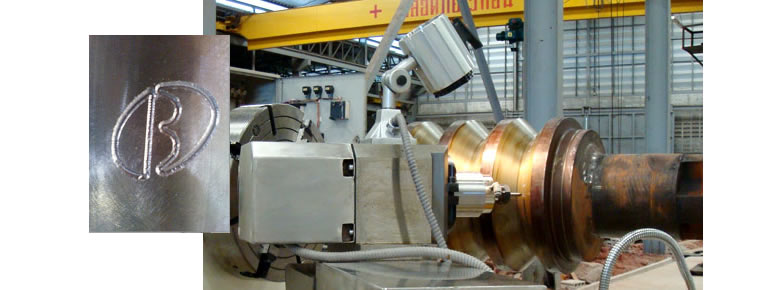

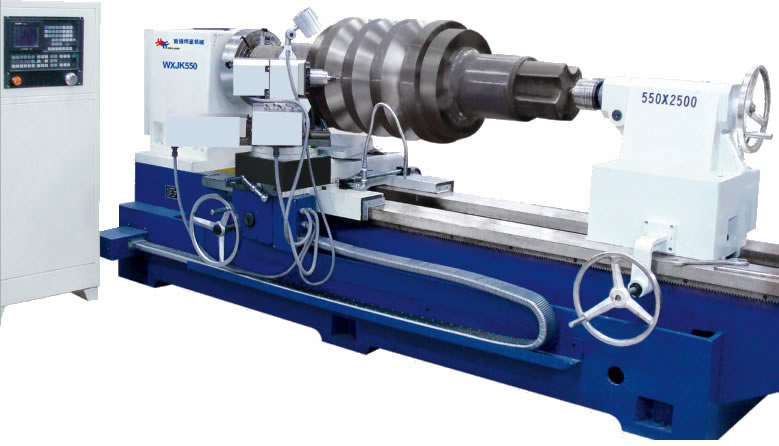

WXJK-550型軋輥圓周標記數控刻銑機(角鋼、槽鋼軋輥標記刻銑機)適用于小型軋輥的圓周面及小于45度的斜面上的標記雕刻加工,主要可對角鋼軋輥斜面和槽鋼軋輥底平面進行商標、標記的加工。該機床具有系統化程度高,調整方便,刻銑標記規范等優點。適用該機床可顯著提高工作效率,降低勞動強度。
二、機床的主要參數
1、加工軋輥直徑:250mm~Φ550mm
2、加工軋輥長度:500mm~2500mm
3、加工斜面與工件軸向夾角:0~45?
4、加工斜面最小寬度:25mm
5、雕銑主軸轉速:0~12000r/min
6、雕銑主軸功率:2.2kw
7、控制系統:GSK218M
8、伺服系統額定扭矩:X軸 5NM
Y軸 10NM
Z軸 5NM
9、電源: 380V/50HZ
10、外形尺寸: 3900×1400×1550mm
11、重量:5000Kg
